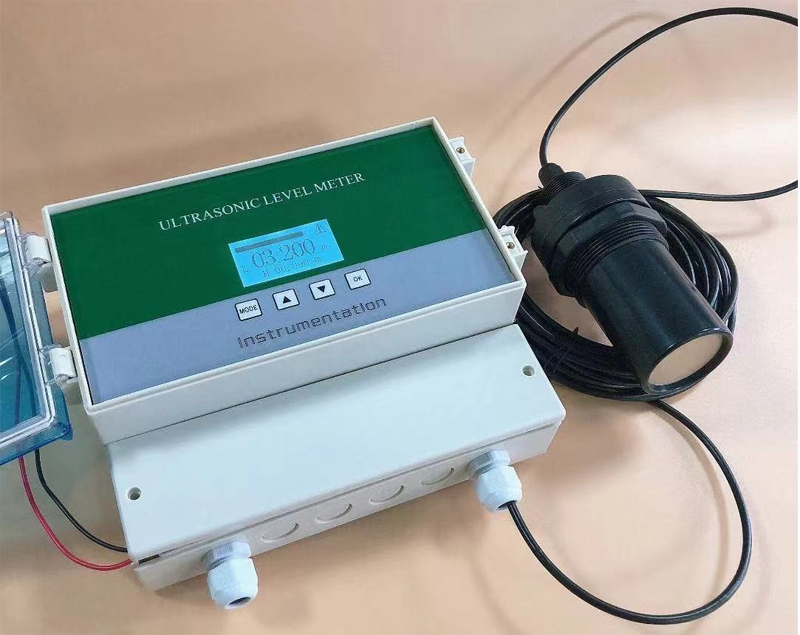

本儀器擁有全新的信號處理技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點,廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業,適用酸、堿、鹽、防腐、高溫、防爆等各種領域。可通過 4~20mA 或 RS485(自定義協議或 Modbus 協議)與各品牌 PLC 系統或二次控制系統連接,為工業的自動化運行,提供實時的液位數據。
技術指標:
量程:0-15m(大量程可定制,盲區:0.35m~0.5m); 測距精度:0.5%供電電壓:DC12V、DC24V/AC220V 防雷裝置內置
主機顯示:LCD 顯示(分辨率 1mm)
模擬輸出:4~20mA(選配 1-4 路繼電器輸出)
傳感器耐壓:<0.1MPa;IP65
數字輸出:RS485、Modbus 協議或定制協議
環境溫度:-40℃ ~ 80℃

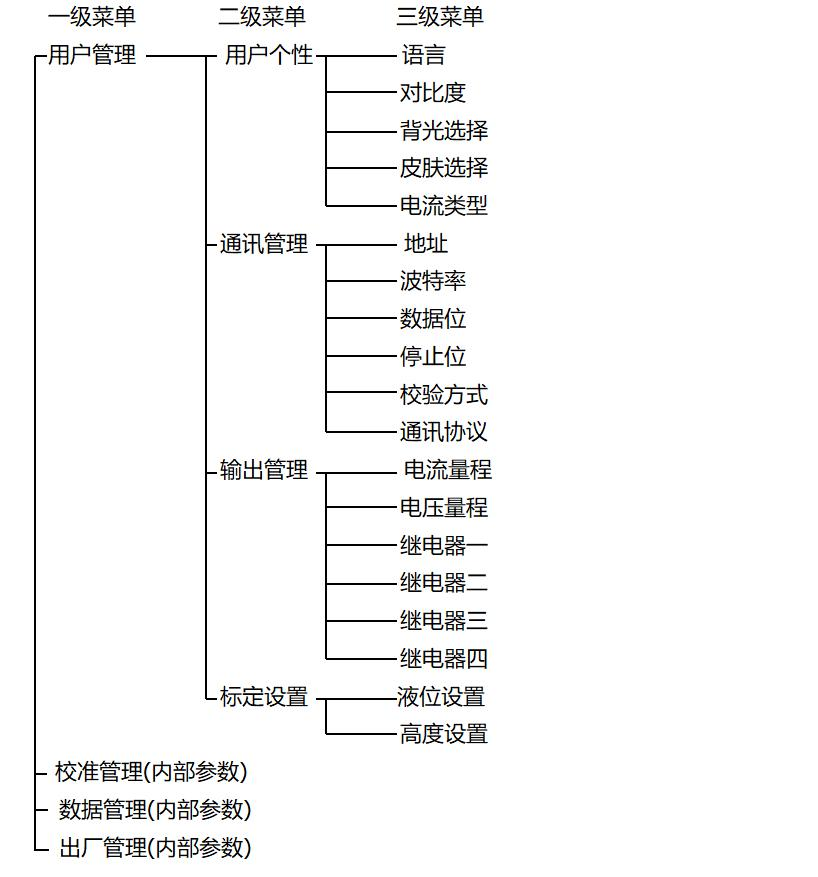

菜單說明:
儀表共分為三級菜單, 按擊【OK】鍵進入下級菜單,按擊【MODE】鍵返回上級菜單。菜單“用戶管理”為用戶對儀表進行調試、標定時所用。進入二級菜單時需要輸入密碼, 二級菜單分別為“用戶個性”、“通訊管理”、“輸出管理”、“標定設置”。進入三級菜單,用戶可根 據現場實際工況、功能要求進行更改。
語言:儀表提供中文、英文兩種語言選擇。
對比度:儀表顯示對比度可進行調節,通常根據現場環境亮度來調節。
背光選擇:儀表背光可選擇常亮或者有按鍵操作時點亮背光。
皮膚選擇:儀表有兩種顯示模式,可選擇顯示空高(即距離),也可顯示標高(即實際物、液位測 量值),出廠時默認為標高。
電流類型:儀表提供兩種電流輸出類型,0-10mA,4-20 mA 兩種方式。
地址:作為儀表通訊時的 ID 編號。
波特率:通訊時儀表提供多種波特率,300、600、1200、2400、4800、9600、14400、19200、38400。
數據位:儀表數據位有 5 位、6 位、7 位、8 位。
停止位:儀表停止位有 1 位、1.5 位、2 位。
校驗方式:儀表提供校驗方式分無校驗、奇校驗、偶校驗、標志位、空白位。

儀器安裝:

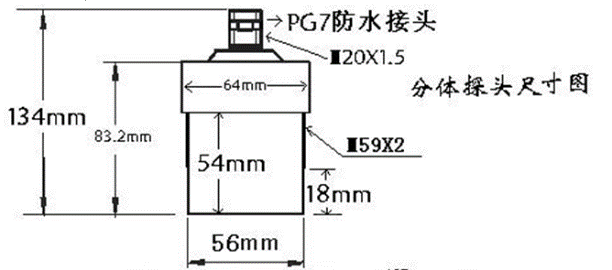

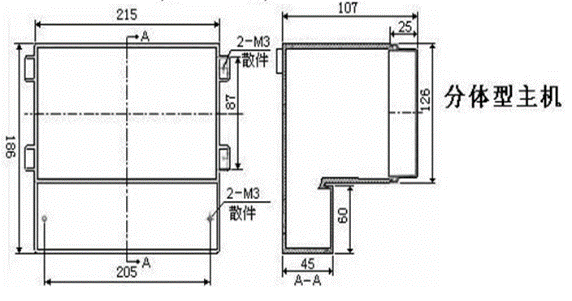

1.儀表外形尺寸

注:儀表尺寸或傳感器尺寸會根據型號的不同而有所改變,若有不同會預先告知。
2.分體型主機安裝方式室內安裝:可直接固定在墻上,壁掛式安裝。
室外安裝:需要加配不銹鋼防護箱子。
傳感器安裝方式:
支架安裝:在被測液體上方水平固定 L 型支架,用螺絲將液位儀固定在支架上。
法蘭安裝:安裝時,先將法蘭固定在鐵板或盲板上,然后將儀表固定在法蘭上。
3.儀表安裝原則
A.換能器發射面到最低液位的距離,應小于選購儀表的量程。
B.換能器發射面到最高液位的距離,應大于選購儀表的盲區。
C.換能器的發射面應該與液體表面保持平行。
D.換能器的安裝位置應盡量避開正下方進、出液口等液面有劇烈波動的位置。
E.若池壁或罐壁不光滑,儀表需離開池壁或罐壁 0.5m 以上。
F.若換能器發射面到最高液位的距離小于選購儀表的盲區,需加裝延伸管,延伸管需和液面垂直,內壁要保持光滑。
4.安裝注意事項
A.儀表外殼需與大地可靠相連。
B.電線、電纜保護管,要注意防止積水過多。
C.儀表雖然自身帶有防雷器件,但在多雷地區使用時,在儀表的進出線端另外安裝專用的防雷 裝置。
D.儀表在特別炎熱、寒冷的地方使用,即周圍環境溫度有可能超出或低于儀表正常使用環境溫 度時,需對本儀表加設防高、低溫裝置,防止儀表提前老化,影響正常使用。
