8路模擬量，對應物理口1-8路。未配置儀表時，顯示未配置字用。配置儀表后顯示監測因子名稱。
配置模擬量
第一，點擊模擬量通道，進入通道配置。
第二，選擇協議，選擇要接入的儀表。
第三，設置采集參數和監測因子參數。
設置采集參數，點儀表協議詳情按鈕，設置采集間隔、失敗次數、采集超時等參數，設置完畢點保存按鈕保存設置；
設置監測因子參數，點查看按鈕，打開因子詳情表格。設置量程上、下限、單位等參數，設置完畢點保存按鈕保存設置。
第四，點擊保存，完成模擬量通道配置。
第五，返回首頁查看實時數據，檢查顯示值是否與儀表一致。

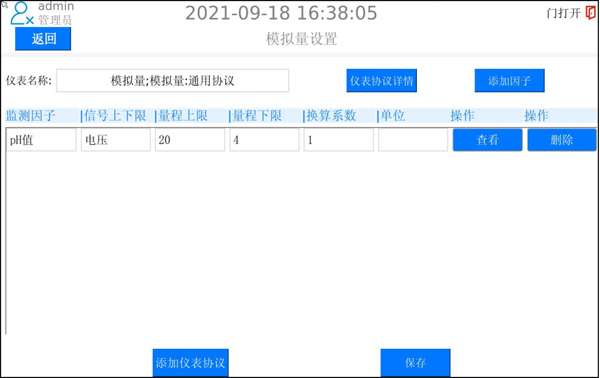

選擇PH監測儀協議；
選擇PH值通用協議模擬量；
修改采集參數，點擊儀表協議詳情，采集間隔5，失敗次數3，采集超時5，保存。
修改監測因子參數，點擊查看，換算系數1，取值延時0，小數位數3，輸入最大值5000，輸入最小值1000(表示0-5V電壓信號，如果接入電流信號，只需撥碼，電壓信號自動轉成4-20mA的電流信號)，保存。
首頁顯示PH當前值。
刪除模擬量配置
第一，返回模擬量列表。
第二，點關閉按鈕，完成模擬量通道刪除。
串行口設置
串行口設置包括8路RS232口、3路RS485口。
RS232配置儀表
添加串口儀表：
第一，點擊232通道，進入通道配置。
第二，選擇協議，選擇要接入的設備。
第三，設置采集參數和監測因子。
設置采集參數，點儀表協議詳情按鈕，設置采集間隔、失敗次數、采集超時、波特率、數據位等參數，設置完畢點保存按鈕保存設置；
設置監測因子，點查看按鈕，打開因子詳情表格。設置單位、換算系數、取值延時等參數，設置完畢點保存按鈕保存設置。
第四，點擊保存，完成232通道配置。
第五，返回首頁查看實時數據，檢查顯示值是否與儀表一致。進入儀表參數顯示值是否與儀表一致。

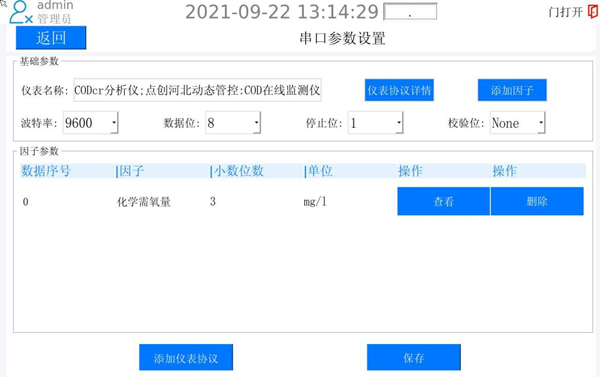

例：CODcr分析儀1、選擇“CODcr分析儀”；
2、選擇“點創河北新動態管控 COD在線監測儀協議”；
3、修改采集參數，點擊儀表協議詳情，采集間隔5，失敗次數3，采集超時10，波特率9600，數據位8，停止位1，校驗位N，保存。
4、修改監測因子參數，點擊查看，換算系數1，取值延時0，小數位數3，保存。
5、保存通道，首頁顯示COD值，儀表參數顯示值。
刪除串口儀表：
第一，返回232列表。
第二，點關閉按鈕，完成232通道刪除。
RS485
3路485，每路可最多添加8個下端設備。設置操作同RS232。
網絡設備設置
網絡設備是Tcp通訊設備。如門禁。
配置網絡設備(門禁)
第一，點擊網絡設備通道，進入通道配置。
第二，選擇協議，選擇要接入的設備。
第三，設置通訊參數。
設置通訊參數，點輸入框，分別設置門禁IP，端口，用戶名，密碼。
第四，點擊保存，完成通道配置。
第五，重新進入該通道，點測試按鈕，語音”門已打開”表示設置成功。
例：?？甸T禁
1、選擇門禁設備；
2、選擇?？甸T禁設備協議；
3、修改通訊參數，IP 192.168.1.218，端口 80，用戶名 admin，密碼 hhtc1234；
4、保存。
5、點測試按鈕， 語音”門已打開”表示設置成功。（如果輸入用戶名密碼與門禁的不一致會校驗失敗，需要30分鐘后重試。)
上傳平臺設置
上傳通訊包括網絡上傳(tcp通訊)和串口上傳(modbus通訊)。
網絡上傳
網絡上傳支持配置8個通道。
配置網絡上傳通道
第一，點擊網絡上傳通道，進入通道配置。
第二，設置上傳參數，點擊上傳設置詳情。
設置上傳參數，修改平臺IP、平臺端口、上傳協議、MN號、平臺密碼、上傳間隔、心跳間隔，保存修改。
第三，點擊保存，完成通道配置。

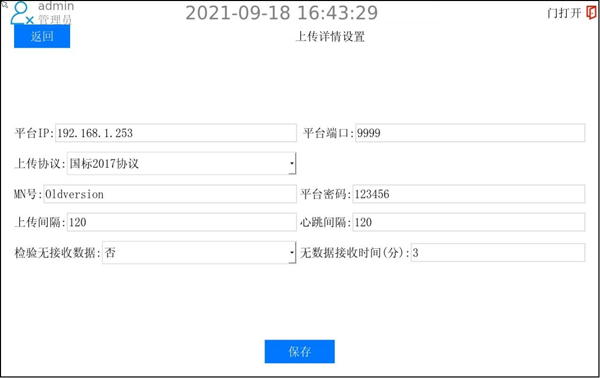

1、點擊上傳設置詳情按鈕。
2、設置平臺IP 192.168.1.253、平臺端口 9999 (平臺服務器用本地tcp調試工具軟件模擬)、上傳協議 國標2017協議、MN號 TestMN123、平臺密碼 123456、上傳間隔 0、心跳間隔 120，保存修改。
3、保存，完成通道配置。
4、修改電腦ip為192.168.1.253，打開tcp調試工具，啟用tcp服務端端口設置為9999，看是否能接收到數采儀上傳報文。
刪除平臺通道
第一，返回上傳平臺列表
第二，點關閉按鈕，完成通道刪除。
串口上傳
配置串口上傳通道(發送至平臺)
第一，點擊串口上傳通道，進入通道配置。
第二，點擊上傳設置詳情按鈕，設置上傳參數。
設置上傳參數，修改波特率、數據位、停止位、校驗位、上傳協議、MN號、平臺密碼、上傳間隔、心跳間隔，保存修改。
第三，點擊保存，完成通道配置。

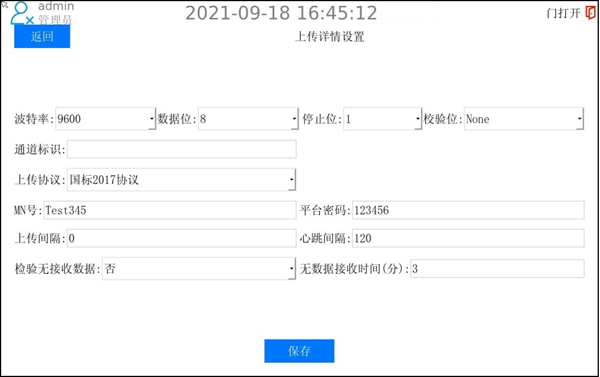

1、點擊上傳設置詳情按鈕。
2、設置波特率9600、數據位8、停止位1、校驗位 N、上傳協議 國標2017協議、MN號 TestMN456、平臺密碼 123456、上傳間隔 0、心跳間隔 120，保存修改。
3、保存，完成通道配置。
4、打開串口調試工具，選擇串口，設置相同的波特率、數據位、停止位、校驗位，看是否能接收到數采儀上傳報文。
配置串口上傳通道(發送至設備)
第一，點擊串口上傳通道，進入通道配置。
第二，協議選擇”modbus協議”。
第三，點擊上傳設置詳情按鈕，設置上傳參數。設置上傳參數，點擊”一鍵添加實時因子”按鈕，設置波特率、數據位、停止位、校驗位。
第四，點擊保存，完成通道配置。

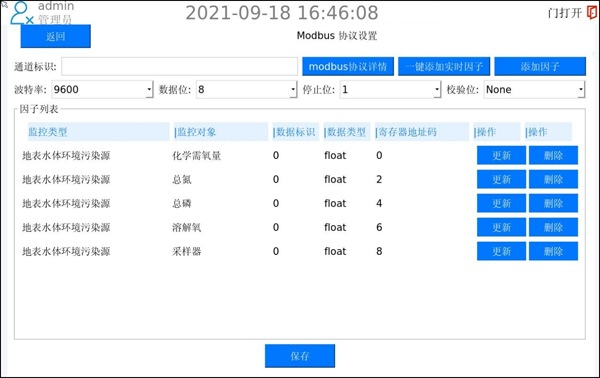

1、選擇modbus協議。
2、點擊”一鍵添加實時數據”按鈕。
3、這里使用tcp調試工具仿真平臺服務，設置波特率9600、數據位8、停止位1、校驗位 N、上傳協議 國標2017協議、MN號 TestMN456、平臺密碼 123456、上傳間隔 0、心跳間隔 120，保存修改。
4、保存，完成通道配置。
5、打開ModScan調試工具，選擇串口，設置相同的波特率、數據位、停止位、校驗位等參數，看是否能接收到數采儀上傳實時數據。

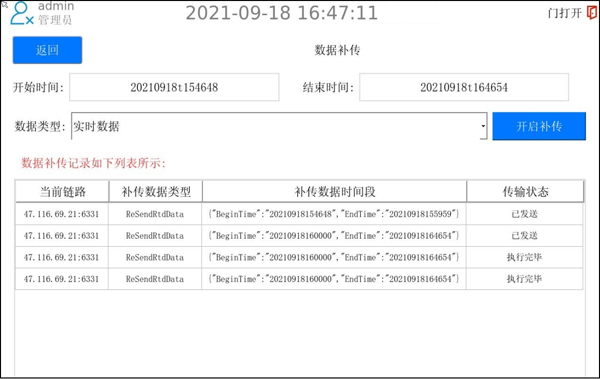

數據補傳
自動補傳：在非物理斷開(網線斷開)的網絡重連能對數據自動補傳。
手動補傳：輸入開始時間、結束時間和數據類型，點確認按鈕進行數據補傳。
煙氣環境需要配置，用于煙氣污染物的折算。參數根據現場環境設置。

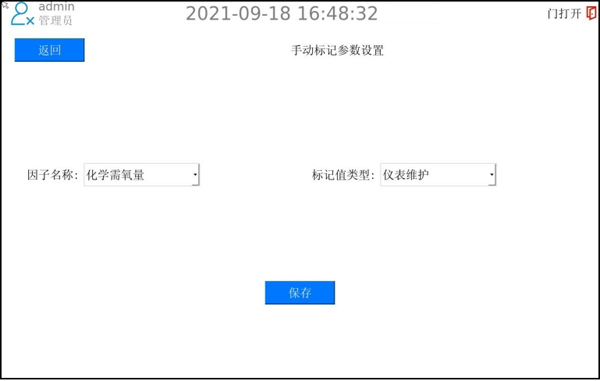

手動標記
監測設備能夠主動發送帶有狀態的報文給數采儀，數采儀攜帶設備狀態的數據報文上傳至平臺。數采儀也可以主動修改監測設備工作狀態。
1、因子名稱選擇化學需氧量。
2、標記值類型選擇設備停運。
3、首頁設備狀態顯示停運。
