數據采集傳輸儀

　　污染源在線自動監控?cái)?shù)據采集傳輸儀是根據多年環保信息化建設工程實施經驗,為環境保護行業監測數據的遠程采集傳輸定制開發的數據采集傳輸控制設備。

　　本產品可應用于環境監測領域，技術指標符合《污染源自動在線監控（監測）數據采集傳輸儀技術要求HJ477-2009》，其數據傳輸標準符合《污染源在線自動監控（監測）系統數據傳輸標準HJ212-2017》。設備具有采集各種類型監控儀器儀表數據、完成數據存儲及與上位軟件數據通訊傳輸?shù)裙δ?。本產品通過國家環保產品認證。
　　該款數據采集傳輸儀具有資源豐富、接口齊全、可靠性高等優點?？梢酝ㄟ^無線/有線方式與任何一個符合行業標準通訊協議的環保中心平臺對接，滿足各種數據采集傳輸需求，給用戶帶來良好的使用體驗。

　　數據采集傳輸儀通過數字通道、模擬通道、開關量通道采集監測儀表的監測數據、狀態等信息，然后通過傳輸網絡將數據、狀態傳輸至上位機；上位機通過傳輸網絡發送控制命令，數據采集傳輸儀根據命令控制監測儀表工作。

　　數據采集傳輸儀由電源模塊、數據采集存儲單元、DTU通訊傳輸模塊、高清晰真彩數字屏等組成。主機機箱采用冷板噴漆處理，外觀精致，不僅安裝方便、操作簡單，而且電磁兼容性能優異，適用于多種工控場合。

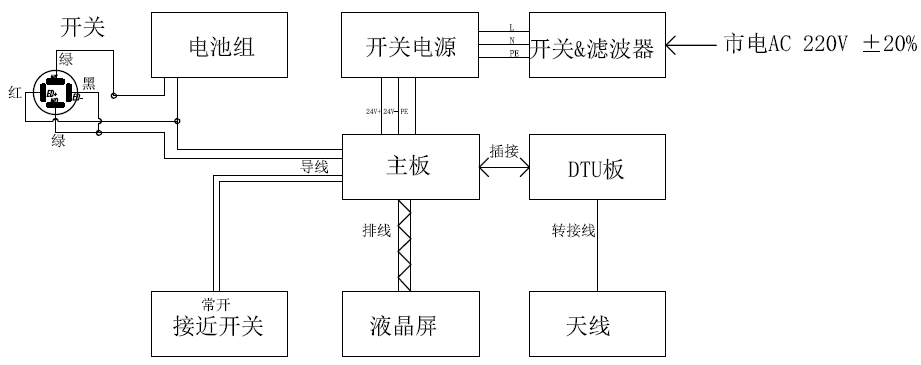

圖1 內部連接示意圖

1、數據采集
　　具備6個RS232數字輸入通道，可用于連接多臺監測儀表，實現數據、命令雙向傳輸。
　　具備8個模擬量輸入通道，支持4mA～20mA電流輸入或1V～5V電壓輸入，可達到12位分辨率。
　　具備8個開關量輸入通道，可用于接入污染治理設施工作狀態。
2、數據存儲
　　所采集到的監測儀表的實時數據和歷史數據，存儲容量8G,存儲數據可達上十萬條，且具有斷電保護功能，斷電后所存儲數據不丟失。
3、數據通訊傳輸
　　無線傳輸方式——通過GPRS與上位機通訊，數據采集傳輸儀可以通過串行口與任何標準透明傳輸?shù)臒o線模塊連接。
　　以太網方式——直接通過局域網或internet與上位機通訊。
4、線路連接
　　用于實現監測儀表與數據采集傳輸儀的連接，采用工業級接口，接線牢靠、方便，便于拆卸，接線頭不會出現腐蝕、生銹和接觸不良的現象。
5、數字屏顯示
　　數據采集傳輸儀自帶顯示屏，能顯示所連接監測儀表的實時數據、小時均值、日均值和月均值，還能夠顯示污染物的小時總量、日總量和月總量。
　　此款數據采集傳輸儀能夠在斷電后重新供電并自動啟動運行，并且所存數據不丟失。
　　數據采集傳輸儀具有數據導出功能，可通過U盤、存儲卡等工具導出數據。
　　數據采集傳輸儀具有看門狗復位功能，防止系統死機。
　　數據采集傳輸儀具有保密功能，能設置密碼，通過密碼才能調取相關的數據資料,使儀器更有安全性。
