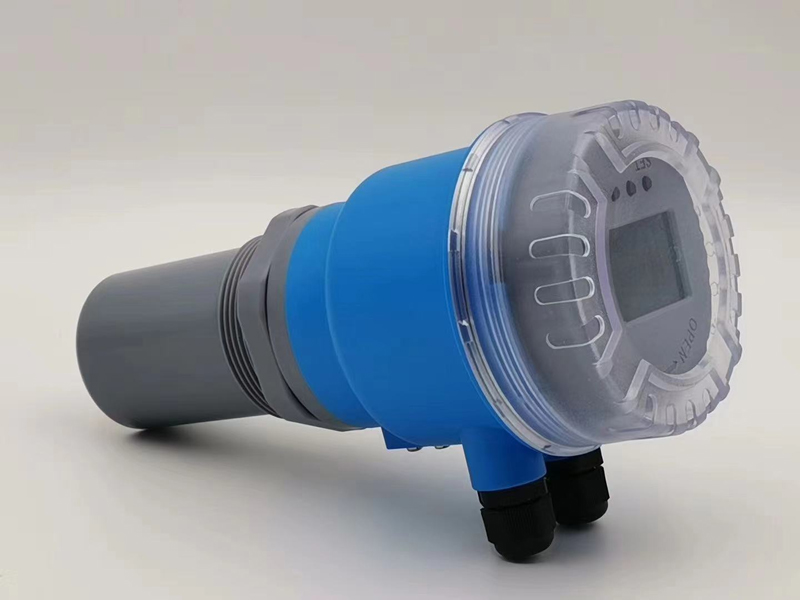

一體式超聲波液位計

　　本儀表具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
　　本儀表可通過4～20mA或RS485（Modbus協議或其他定制協議）連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

電路設計從電源部分起就選用高質量的電源模塊，關鍵元器件選擇進口高穩定可靠的器件。
專業的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
我公司擁有的聲波智能技術，使儀表的精度大大提高，液位精度達到0.3％，能夠大大降低各種干擾波。
本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。
儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

測量范圍：0～15m（根據實測量程選定）
盲    區：0.35m～0.6m
測距精度：0.5%（標準條件）
測距分辨率：1mm
壓    力：4個大氣壓以下
儀表顯示：自帶LCD顯示液位或空間距離
模擬輸出：4～20mA
數字輸出：RS485、Modbus協議或定制協議
供電電壓：DC24V/AC220V，防雷裝置內置
環境溫度：-20℃～60℃
防護等級：IP65

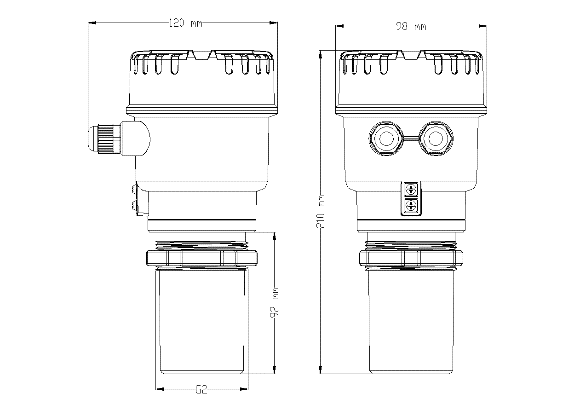

1.一體式超聲波液位計儀表外形尺寸:
2.儀表安裝原則：
A.換能器發射面到最低液位的距離，應小于選購儀表的量程。
B.換能器發射面到最高液位的距離，應大于選購儀表的盲區。
C.換能器的發射面應該與液體表面保持平行。
D.換能器的安裝位置應盡量避開正下方進、出液口等液面有劇烈波動的位置。
E.若池壁或罐壁不光滑，儀表需離開池壁或罐壁 0.5m 以上。
F.若換能器發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
3.安裝注意事項
A.儀表外殼需與大地可靠相連。
B.電線、電纜保護管，要注意防止積水過多。
C.儀表雖然自身帶有防雷器件，但在多雷地區使用時，在儀表的進出線端另外安裝專用的防雷裝置。
D.儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出或低于儀表正常使用環境溫度時，需對本儀表加設防高、低溫裝置，防止儀表提前老化，影響正常使用。
